Débitmètre portable à ultrasons : mesurez vos débits sans arrêter vos installations
Le débitmètre portable à ultrasons permet de mesurer le débit des liquides, des gaz et de l’énergie directement sur site sans arrêter la production. Grâce à sa technologie Clamp-On, ce débitmètre portable s’installe à l’extérieur de la canalisation sans perçage ni modification de l’installation. Il constitue une solution idéale pour les campagnes de mesure temporaires, les audits énergétiques, les diagnostics industriels et la validation d’installations.
Quand utiliser un débitmètre portable ?
Le débitmètre ultrason portable est idéal pour les mesures temporaires, les diagnostics terrain et les contrôles de performance sur des installations existantes.
Audit de réseau
Vérifiez les débits réels sur vos lignes d’eau, d’air comprimé, de gaz, de vapeur ou de fluides industriels.
Diagnostic de performance
Identifiez les pertes, dérives, déséquilibres ou anomalies de fonctionnement sans intervenir sur la canalisation.
Maintenance préventive
Contrôlez les pompes, compresseurs, échangeurs, circuits de refroidissement ou réseaux de distribution.
Validation avant installation fixe
Testez la technologie Clamp-On sur votre application avant de passer à une solution fixe permanente.
Pourquoi choisir un débitmètre portable industriel ?
Au-delà d’une simple mesure temporaire, le portable devient un véritable outil d’analyse terrain pour les environnements industriels exigeants.
Mesures de gaz performantes
Une solution particulièrement intéressante pour les applications gaz, là où de nombreux débitmètres portables montrent leurs limites.
Mesures d'énergie
Grâce aux entrées température, le débitmètre portable peut calculer des puissances et suivre les performances énergétiques.
Robustesse industrielle
Matériel conçu pour les environnements sévères : sites extérieurs, zones humides, poussières et contraintes terrain.
IP65 / IP67
Utilisable en extérieur et capable de rester dehors sous la pluie selon les configurations et conditions d'utilisation.
Tolérance aux fluides complexes
Compatible avec certains liquides chargés de particules ou bulles, dans les limites de la technologie ultrason.
Conduites difficiles
Adapté aux grands diamètres et à certaines conduites corrodées ou encrassées lorsque les conditions de mesure restent exploitables.
Contrôle et audit de pompe
Vérifiez rapidement les performances de vos pompes sans arrêter la production.
Mesure temporaire du débit
Contrôlez un débit, vérifiez un compteur ou localisez une fuite sans intervention intrusive.
Audit énergétique
Mesurez les débits et les consommations afin d'identifier les économies d'énergie.
Mesure mobile des utilités
Mesurez les débits d'air comprimé, de gaz, de liquides ou les quantités de chaleur avec un seul appareil.
Découvrez comment le débitmètre portable est utilisé sur le terrain
Chaque installation présente ses propres contraintes. Explorez nos cas d'application pour découvrir comment le débitmètre portable permet de réaliser des audits énergétiques, des contrôles de pompes, des vérifications de débit, des diagnostics de réseaux et des mesures temporaires, sans interruption du process.
Comment installer un débitmètre ultrason portable ?
Le débitmètre portable se fixe directement à l’extérieur de la conduite. Suivez les différentes étapes pour paramétrer votre débitmètre, positionner correctement les capteurs ultrasoniques et obtenir une mesure fiable, sans couper la canalisation ni interrompre le procédé.
Vérifiez le matériel nécessaire
Avant de commencer l'installation, assurez-vous de disposer de l'ensemble du matériel nécessaire.
- Un débitmètre portable
- Deux capteurs ultrasoniques compatibles
- Un rail de fixation et sa chaîne
- Du gel de couplage acoustique
- Un mètre ruban
- Un chiffon pour nettoyer la canalisation
Paramétrez le débitmètre
Allumez l'appareil puis renseignez les informations demandées : matériau du tube, diamètre extérieur, épaisseur de paroi, fluide, température et configuration de montage.
Relevez l'écartement des capteurs
À la fin du paramétrage, le débitmètre calcule automatiquement la distance à respecter entre les deux capteurs ultrasoniques.
Préparez la canalisation et les capteurs
Nettoyez soigneusement la zone de pose afin d'éliminer les poussières, les saletés, la rouille ou les résidus de peinture susceptibles de perturber la transmission du signal.
Appliquez ensuite une couche homogène de gel de couplage sous chacun des deux capteurs.
Positionnez les capteurs dans le bon sens
Réglez la position des capteurs sur le rail en respectant exactement l'écartement calculé par le débitmètre.
- Respectez les repères A et B ou amont et aval
- Orientez les capteurs selon les flèches présentes sur le matériel
- Positionnez les deux capteurs sur le même axe
- Vérifiez que les surfaces sont bien plaquées contre le tube

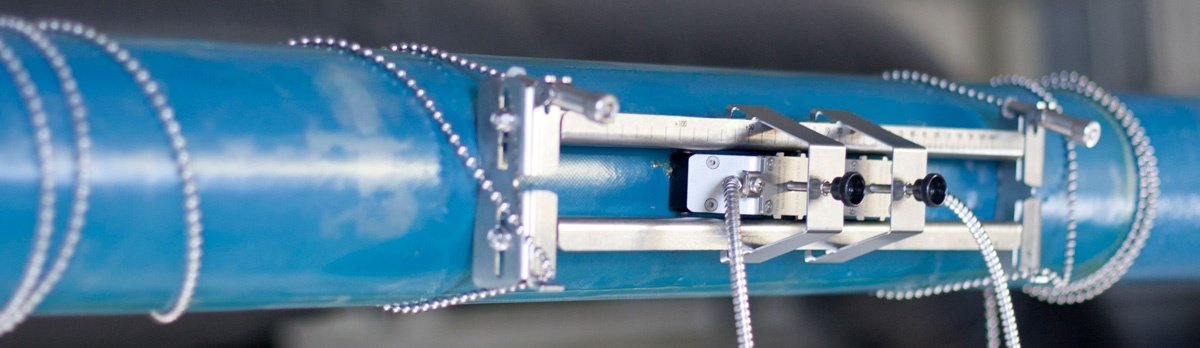

Fixez le rail et raccordez les câbles
Placez le rail sur la canalisation, passez la chaîne autour du tube puis serrez-la progressivement jusqu'à ce que l'ensemble soit correctement maintenu.
- Raccordez le capteur A à l'entrée A correspondante
- Raccordez le capteur B à l'entrée B correspondante
- Enfoncez et verrouillez correctement les connecteurs
- Évitez de tendre, pincer ou plier fortement les câbles
Contrôlez le signal et lisez la mesure
Vérifiez la qualité du signal affichée par le débitmètre. Lorsque le signal est satisfaisant et que la valeur mesurée est stable, vous pouvez commencer vos relevés.
