Débitmètre Clamp-On ultrason : le guide complet de la mesure de débit non intrusive
Le débitmètre Clamp-On est une technologie de mesure de débit par ultrasons permettant de mesurer le débit d’un liquide, d’un gaz ou de vapeur sans intervention sur la canalisation. Aussi appelé débitmètre ultrason Clamp-On, débitmètre à ultrasons ou débitmètre non intrusif, il utilise des sondes positionnées à l’extérieur de la tuyauterie pour mesurer le débit, sans contact direct avec le fluide. Cette technologie de mesure de débit par ultrasons est particulièrement appréciée pour éviter les arrêts de production, supprimer les interventions mécaniques sur les conduites et réduire les coûts de maintenance. Initialement utilisée pour des mesures temporaires ou des audits, la technologie Clamp-On s’est progressivement imposée comme une solution fiable et précise pour les installations industrielles existantes. Aujourd’hui, les débitmètres Clamp-On constituent une référence pour la mesure de débit non intrusive dans de nombreux secteurs industriels.
Pourquoi choisir un débitmètre Clamp On ?
Diamètres compatibles
Plage de température
Pression maximale
Précision jusqu'à ±0,5 %
Débitmètres non intrusifs installés à travers le monde
Technologie
Mesure via des capteurs ultrasons non intrusifs, installés directement sur la tuyauterie. Calcul de la différence de temps de transit entre deux sondes ultrasons pour en déduire un débit volumique.
Installation
Les débitmètres clamp-on peuvent être installés sur des tuyauteries de DN6 à DN6500mm. Les tuyauteries peuvent être en Acier, béton, plastique, fibre de verre…
•Températures : de -200°C à +630°C
•Pas de contrainte de pression avec les débitmètres non-intrusifs pour des mesures de liquide
Industrie
Les débitmètres Clamp-on peuvent être utilisés dans toutes les industries. On les retrouve régulièrement le domaine de l’eau, la Chimie, les stations de stockage, l’énergie etc…

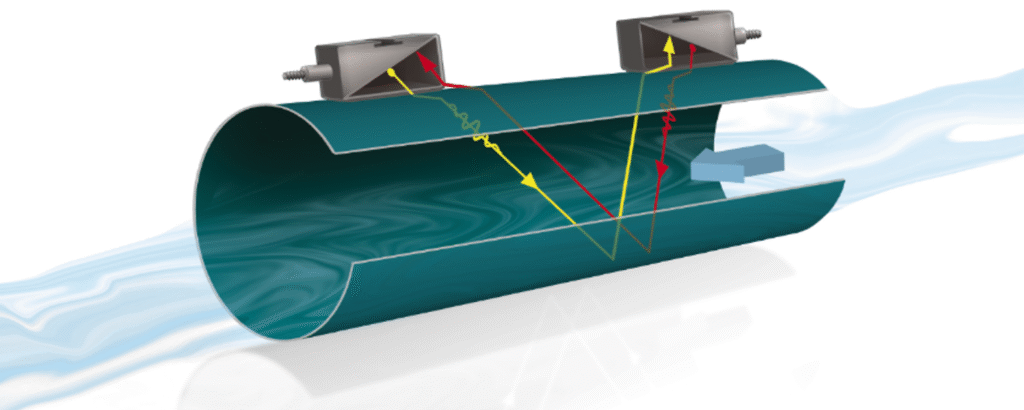

Comment fonctionne un débitmètre clamp on ultrason ?
La mesure repose sur les ultrasons et sur le principe du temps de transit : le signal se propage différemment selon qu’il va dans le sens de l’écoulement ou à contre-sens.
Les capteurs sont fixés à l'extérieur
Ils sont positionnés sur la conduite selon le diamètre, le matériau, l'épaisseur, le fluide et les conditions d'installation.
Les ultrasons traversent la canalisation
Les signaux ultrasoniques sont transmis entre les capteurs, sans contact direct avec le fluide mesuré.
Le débit est calculé automatiquement
Le transmetteur analyse la différence de temps de transit pour déterminer la vitesse d'écoulement et le débit volumique.
Comment choisir un débitmètre Clamp On ?
Cette section regroupe les critères clés pour qualifier une application : fluide, conduite, diamètre, température, précision attendue et objectif de mesure.
La technologie Clamp-On est une technologie de mesure de débit non intrusive qui permet de mesurer le débit d’un fluide sans ouvrir la canalisation ni interrompre le procédé industriel. Les capteurs sont installés directement à l’extérieur de la tuyauterie et utilisent, dans la majorité des cas, des ultrasons pour déterminer la vitesse d’écoulement puis le débit volumique.
Les premiers travaux de recherche sur les débitmètres ultrasoniques Clamp-On remontent à 1985, à l’Université de Rostock en Allemagne. Cette technologie a ensuite connu un développement industriel majeur avec la création de Flexim en 1990, qui a largement contribué à démocratiser les débitmètres ultrasoniques non intrusifs pour les applications industrielles.
Depuis, les progrès réalisés dans le traitement numérique du signal, la compensation dynamique des profils d’écoulement et les technologies de capteurs ont permis d’étendre considérablement les domaines d’application. Aujourd’hui, les débitmètres Clamp-On sont utilisés pour mesurer :
- les liquides,
- les gaz industriels,
- l’air comprimé,
- les réseaux de chaleur et de froid,
- certaines applications vapeur,
- ainsi que de nombreuses applications certifiées ATEX ou répondant aux exigences de sécurité fonctionnelle (SIL).
Grâce à leur installation externe, les débitmètres Clamp-On permettent de supprimer les risques de fuite, de contamination du fluide ou de perte de charge tout en limitant fortement les coûts d’installation et de maintenance.
Les conditions d’installation constituent l’un des facteurs les plus importants pour garantir la précision d’une mesure Clamp-On.
Avant toute installation, plusieurs éléments doivent être analysés :
- la conduite doit être entièrement remplie de fluide (pleine charge),
- le diamètre extérieur et l’épaisseur de la canalisation doivent être connus,
- le matériau de la conduite doit être identifié,
- l’état de la canalisation (corrosion, dépôt, peinture, calcaire, graisse…) doit être vérifié,
- les longueurs droites disponibles en amont et en aval doivent être suffisantes.
Les exigences relatives aux longueurs droites varient selon les fabricants et les technologies utilisées.
Les solutions les plus avancées intégrant une compensation électronique du profil d’écoulement peuvent fonctionner avec seulement 2 DN en amont et 1 DN en aval, tandis que la majorité des installations nécessitent généralement entre 15 et 20 DN en amont afin de garantir une précision optimale.
- Que la conduite soit en pleine charge
- Connaitre l’épaisseur de la tuyauterie
- Connaitre l’état de la conduite (oxydation, dépôt de calcaire, graisse, etc…)
- Respecter les DN amont et aval
L’un des principaux avantages de la technologie Clamp-On est sa capacité à s’installer sur un grand nombre de matériaux sans modification de la tuyauterie.
Les capteurs peuvent être installés sur des conduites en :
- acier carbone,
- acier inoxydable,
- alliages métalliques,
- fonte,
- cuivre,
- aluminium,
- plastique,
- PVC,
- PEHD,
- fibre de verre,
- béton,
- ainsi que sur de nombreux matériaux composites.
La compatibilité dépend principalement de la capacité du matériau à transmettre correctement les ultrasons ainsi que de son état de surface.
Les performances admissibles varient selon les fabricants et les modèles de débitmètres.
Les solutions les plus avancées permettent aujourd’hui des mesures sur des températures comprises entre -200 °C et +650 °C.
Grâce à leur principe de mesure entièrement externe, les débitmètres Clamp-On ne présentent pas de limite minimale de pression pour la mesure des liquides.
Pour les applications gaz, la pression minimale dépend principalement du gaz concerné ainsi que du diamètre de la conduite. Elle se situe généralement entre 3 et 10 bar.
La précision d’un débitmètre Clamp-On dépend directement des conditions d’installation et des caractéristiques de l’application.
À titre indicatif, les performances généralement observées sont :
- ±1 % pour les applications liquides,
- ±2 % pour les applications gaz.
Ces valeurs peuvent varier selon :
- la qualité du profil d’écoulement,
- les longueurs droites disponibles,
- le matériau de la conduite,
- le type de capteurs utilisés,
- les conditions de montage,
- ainsi que les algorithmes de compensation développés par chaque fabricant.
Une étude préalable reste donc indispensable afin de garantir les performances attendues.
Applications d’un débitmètre Clamp-On industriel
La technologie Clamp On est utilisée pour des mesures permanentes, des campagnes de contrôle, des audits énergétiques et des diagnostics de réseau.

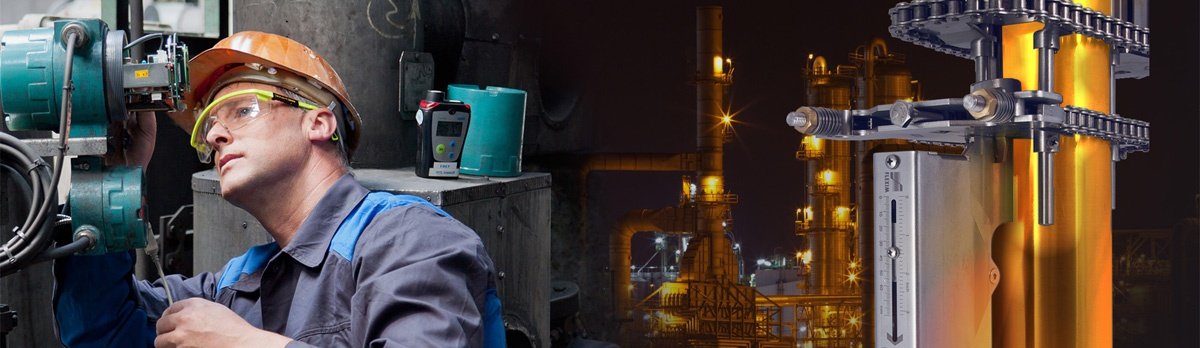

Détection rapide de fuites
Détecter rapidement les fuites grâce à une mesure de débit non intrusive, sans ouvrir ni arrêter le réseau.

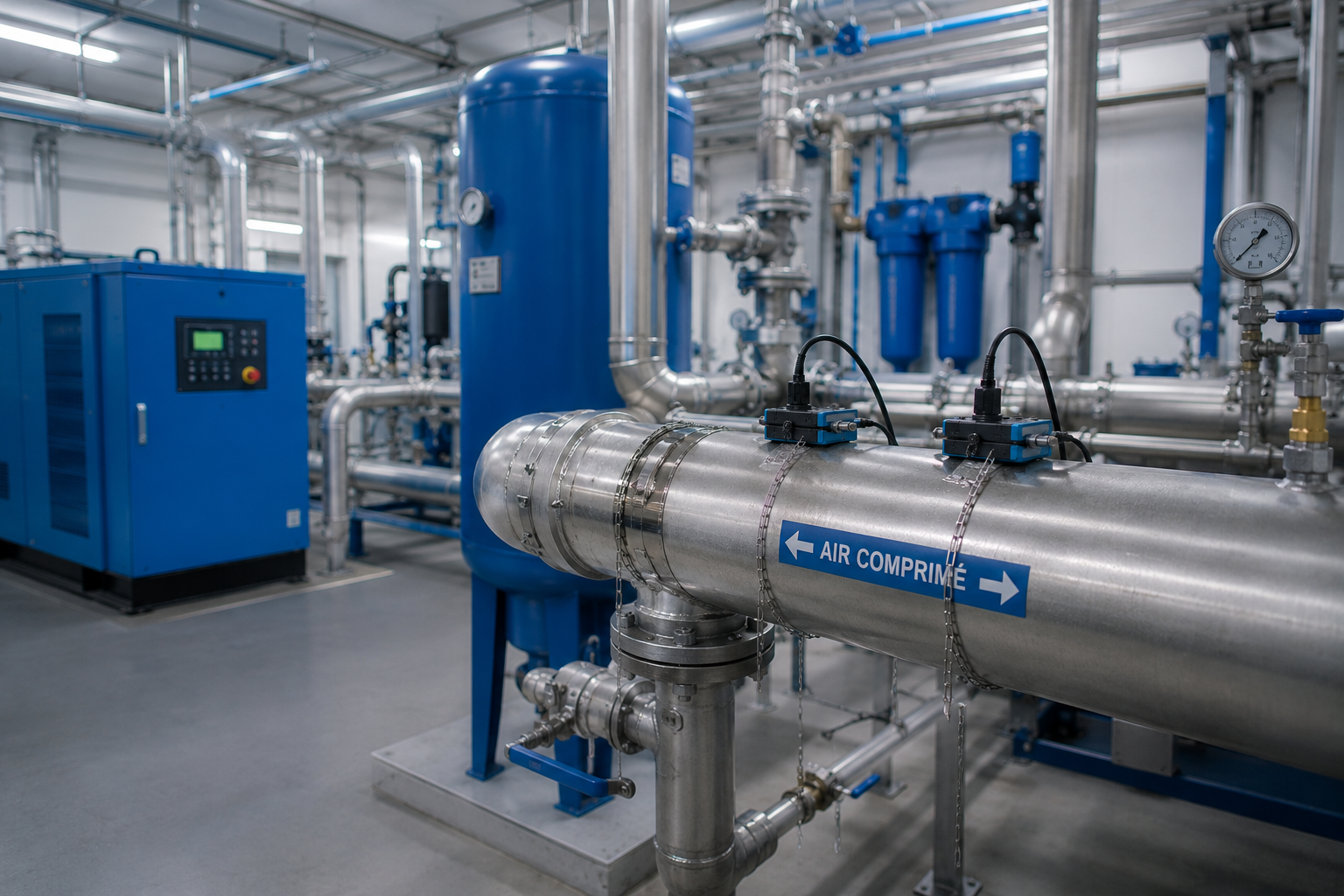

Air comprimé, chaleur et froid
Mesurer les débits des réseaux d'air comprimé, de chaleur et de froid afin d'optimiser les consommations énergétiques.
Déshydratation du gaz
Contrôler les débits de gaz avec un débitmètre Clamp-On sans intrusion sur les procédés sensibles.
Découvrez comment la technologie Clamp-On est utilisée dans l’industrie
Chaque installation possède ses propres contraintes. Explorez nos cas d’application pour découvrir comment les débitmètres Clamp-On sont utilisés sur les réseaux d’eau, l’air comprimé, les gaz industriels, les procédés chimiques et bien d’autres usages.
Avantages et limites d’un débitmètre sans perçage
Comme toute technologie de mesure de débit, le Clamp On possède des avantages majeurs mais aussi des conditions à respecter pour garantir une mesure fiable.
Avantages
- ✓ Aucun risque de corrosion, de fuite ou de contamination du fluide grâce à une mesure totalement non intrusive.
- ✓ Solution rentable pour les grands diamètres de conduites et les projets de rénovation.
- ✓ Compatible avec les applications à haute pression et haute température selon le modèle utilisé.
- ✓ Excellente dynamique de mesure pour un large éventail d'applications industrielles.
- ✓ Aucune perte de charge, puisqu'aucun élément n'est installé à l'intérieur de la conduite.
- ✓ Très peu de maintenance grâce à l'absence de pièces mécaniques en contact avec le fluide.
- ✓ Les versions portables permettent de réaliser des audits, contrôles temporaires et recherches de fuite sans interrompre la production.
Limites à prendre en compte
- ! La précision dépend fortement des conditions d'installation (matériau, diamètre, longueurs droites, qualité de pose et profil d'écoulement).
- ! Gestion du biphasique (jusqu'à 5 à 10%).
Débitmètre Clamp-On fixe ou portable : lequel choisir ?
Avantages clamp on fixe
- Mesure de liquide, gaz, évent et vapeur.
- Mesures réglementaires (ISO 50001, CEE, CO2…)
- Aucune usure, ni entretien
- Remplacement de sources gamma contraignantes
- Du DN6 à DN6500mm
- Mesure de sécurité fonctionnelle (SIL2)
- Mise en service rapide, sans arrêt de production ni travaux
Avantages clamp on portable
- Mesure aux emplacements non instrumentés pour identifier des problématiques, améliorer le rendement ou la productivité
- Recherche et qualification de fuite sur réseau
- Identifier une éventuelle maintenance préventive (pompe, compresseur, vanne de régulation…)
- Audit interne de réseau pour affecter les consommations aux différentes unités
- Aide au dimensionnement d’un nouvel équipement
- Mesure comparative de débits
- Remplacement temporaire de point de mesure hors service
FAQ sur les débitmètres Clamp-On ultrason
Les réponses aux principales questions avant de choisir un débitmètre ultrasonique non intrusif.
Qu’est-ce qu’un débitmètre Clamp On ?
Un débitmètre Clamp-On est un instrument de mesure de débit dont les capteurs sont installés à l’extérieur d’une conduite. Il permet de mesurer le débit sans contact direct avec le fluide.
Faut-il arrêter la production pour installer un Clamp On ?
Dans la majorité des cas, non. L’un des principaux avantages du Clamp-On est de pouvoir être installé sans découpe de tuyauterie et sans interruption du procédé industriel.
Quels fluides peut-on mesurer avec la technologie Clamp On ?
Selon le modèle et l’application, le Clamp-On peut mesurer des liquides, des gaz, de l’air comprimé, des réseaux de chaleur ou de froid et certaines applications industrielles sensibles.
Quelle précision peut-on attendre d’un débitmètre Clamp On ?
La précision dépend de l’application, du fluide, du diamètre, du matériau de conduite et des conditions d’installation. On observe généralement des précisions autour de ±1 % pour les liquides et ±2 % pour les gaz selon les configurations.
Le Clamp On fonctionne-t-il sur les grands diamètres ?
Oui. La technologie Clamp-On est particulièrement intéressante sur les grands diamètres, car elle évite les modifications mécaniques lourdes et les coûts importants liés aux technologies intrusives.
Comment savoir si mon installation est compatible ?
Il faut vérifier le fluide, le diamètre, le matériau, l’épaisseur, la température, l’état de surface, les longueurs droites disponibles et l’objectif de mesure. Une étude d’application permet de valider la faisabilité.
