Depuis plus de dix ans, les équipes de mesure et de contrôle d’un grand parc chimique situé dans l’ouest de l’Allemagne utilisent des débitmètres portables à ultrasons pour leurs opérations quotidiennes de maintenance et de diagnostic.

La mise en œuvre de cette technologie non intrusive est particulièrement rapide : les capteurs sont fixés sur la paroi extérieure de la conduite, le transmetteur est paramétré et la mesure peut commencer en quelques minutes. Le débitmètre portable permet ainsi de vérifier un débitmètre fixe dont les résultats semblent incohérents ou de remplacer temporairement un instrument hors service.

Aucune modification de la tuyauterie n’est nécessaire. Les contrôles peuvent donc être réalisés sur une installation en fonctionnement, sans découpe de la conduite et sans interruption de la production

Un système portable adapté aux liquides et aux gaz

Lorsque les exploitants ont souhaité savoir si cette approche non intrusive pouvait s’appliquer avec la même efficacité aux gaz qu’aux liquides, les techniciens du site ont réalisé de nouvelles campagnes de tests. Ils disposent désormais d’un système portable polyvalent, capable de mesurer des liquides, des fluides caloporteurs et des gaz, même à basse pression.

Cette technologie permet notamment de détecter les fuites d’air comprimé sans interrompre le process, mais également de suivre la consommation de gaz techniques (comme l’azote) sur les différentes lignes d’un réseau industriel. Sa polyvalence et sa précision en font un outil essentiel pour la maintenance préventive, les diagnostics de performance énergétique et les mesures temporaires sur installations en fonctionnement.

Un débitmètre portable pour les opérations de maintenance

Pour les équipes de maintenance, le débitmètre portable industriel est devenu un véritable outil d’inspection. Facilement transportable, il peut être déplacé entre les différentes unités du site afin de réaliser des contrôles temporaires sur une grande variété de fluides et de diamètres de conduites.

Un même appareil peut ainsi être utilisé pour vérifier plusieurs points de mesure, comparer les consommations de différentes lignes ou confirmer les résultats d’un équipement fixe. Cette flexibilité évite d’installer immédiatement un nouveau débitmètre permanent sur chaque conduite à contrôler.

Le débitmètre portable à ultrasons peut également remplacer temporairement un appareil défaillant. Il permet alors de maintenir la surveillance du débit pendant les opérations de réparation ou de remplacement de l’instrument fixe.

Vérification des débitmètres fixes

Lorsqu’un débitmètre fixe affiche une valeur inhabituelle, l’installation temporaire d’un débitmètre portable permet d’effectuer rapidement une mesure de comparaison.

Les techniciens peuvent ainsi déterminer si l’écart observé provient du débitmètre fixe ou d’une modification réelle des conditions d’écoulement. Cette méthode facilite les opérations de diagnostic tout en limitant les interventions sur la canalisation.

Les données enregistrées pendant la campagne de mesure peuvent ensuite être analysées afin de suivre l’évolution du débit, de comparer plusieurs périodes de fonctionnement et de documenter les résultats du contrôle.

Mesure des fluides caloporteurs et des quantités de chaleur

Le débitmètre portable peut également être utilisé pour contrôler les performances des circuits de chauffage et de refroidissement. La mesure du débit peut être associée aux températures de départ et de retour afin de déterminer les flux et les quantités de chaleur transportés.

Cette analyse permet de vérifier le rendement des fluides caloporteurs, d’évaluer les performances des échangeurs thermiques et d’identifier les équipements présentant une consommation énergétique excessive.

Le débitmètre portable constitue ainsi une solution adaptée aux audits énergétiques, aux diagnostics de performance et aux campagnes d’optimisation des utilités industrielles.

Une mesure non intrusive sans arrêt de production

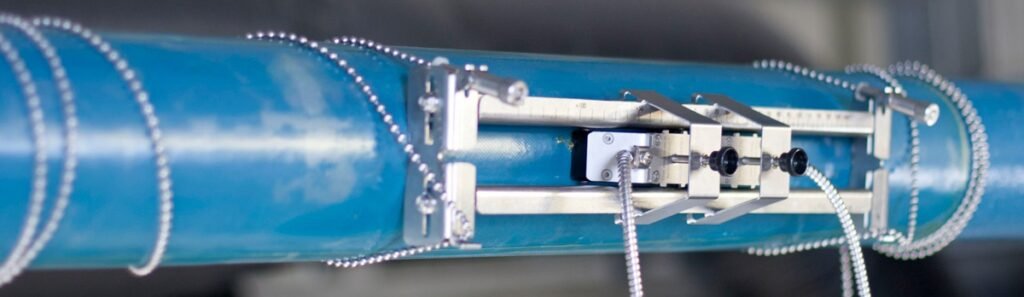

Les capteurs ultrasoniques sont installés directement sur la paroi extérieure de la conduite. Le débitmètre portable Clamp-On n’entre donc jamais en contact avec le fluide mesuré.

Cette installation non intrusive présente plusieurs avantages :

• aucune découpe de la canalisation ;
• aucun perçage de la conduite ;
• aucune perte de charge supplémentaire ;
• aucun risque de fuite provoqué par l’installation ;
• aucune interruption du procédé ;
• aucune usure des capteurs liée au fluide.

La plage de mesure étendue et bidirectionnelle permet également de mesurer aussi bien des débits très faibles que des débits plus importants.

Avantages du débitmètre portable

• Mesure non intrusive des liquides, des gaz et des flux thermiques
• Installation rapide des capteurs depuis l’extérieur de la conduite
• Aucun arrêt du procédé pendant les opérations de contrôle
• Vérification ponctuelle des débitmètres fixes
• Remplacement temporaire d’un appareil défaillant
• Contrôle de différents points de mesure avec un seul instrument
• Mesure possible sur une grande variété de diamètres de conduites
• Analyse des fluides caloporteurs et des quantités de chaleur
• Détection des consommations anormales et des pertes énergétiques
• Mesure bidirectionnelle des écoulements
• Détection des débits faibles comme des débits élevés
• Solution adaptée à la maintenance préventive
• Équipement compact et facilement transportable
• Enregistrement des données pour les campagnes de mesure prolongées

Découvrez les caractéristiques techniques et les avantages de notre débitmètre portable pour vos opérations de maintenance, de contrôle et de diagnostic.
