Dans les stations de pompage, indispensables au fonctionnement de tout réseau d’eaux usées, la mesure du débit est généralement réalisée à l’aide de dispositifs intrusifs tels que les débitmètres magnétiques. Toutefois, ces instruments subissent une usure importante en raison des matières solides présentes dans les effluents. Les dépôts et l’abrasion entraînent souvent une dérive des mesures, voire la défaillance complète des équipements.

Système de mesure non intrusif

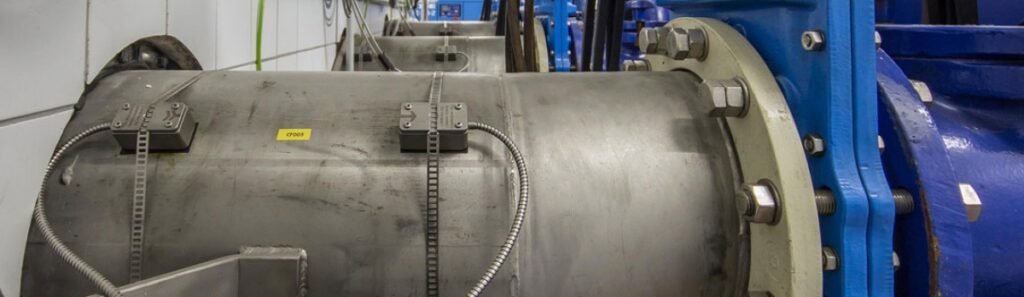

La technologie de mesure non intrusive par ultrasons, fixée directement à l’extérieur des conduites, constitue une alternative particulièrement efficace pour ce type d’application. Comme les capteurs n’entrent jamais en contact avec les eaux usées, ils ne subissent aucune usure et nécessitent très peu de maintenance. De plus, leur installation ne requiert ni coupe de tuyauterie, ni arrêt d’exploitation, ce qui élimine tout risque sanitaire et supprime les travaux lourds souvent associés aux équipements intrusifs.

Le système de mesure se compose simplement de deux capteurs ultrasonores et d’un module d’acquisition des données, facilement transportables et installables par une seule personne. Les capteurs se fixent sur la paroi de la conduite, sans brides ni vannes supplémentaires. Une fois les paramètres renseignés, l’appareil fournit un signal de mesure stable, utilisable immédiatement par le système de contrôle automatique. Le débit mesuré permet notamment de réguler les pompes, d’ajuster les vannes de limitation et d’assurer le respect permanent des débits admissibles.

Ces données offrent également un outil essentiel pour surveiller l’efficacité des pompes. Celles-ci sont soumises à une usure mécanique considérable en raison de la présence d’objets indésirables dans les eaux usées. Une chute soudaine de performance — par exemple en cas d’entrée d’air — peut être détectée immédiatement par l’analyse du débit, ce qui permet d’organiser rapidement les opérations de maintenance ou de remplacement.

Avantages

• Mesure non intrusive, fiable et précise du débit d’eaux usées, sans usure ni dérive
• Installation très simple, sans interruption du fonctionnement du réseau
• Capteurs adaptés aux environnements exigeants, y compris zones potentiellement explosives
• Solution idéale pour :
• le décompte des volumes acheminés vers les stations d’épuration
• la mesure des débits de rejet d’eaux pluviales vers les milieux naturels
• la régulation des pompes en fonction des débits à refouler
• la gestion des limiteurs de débit
• le suivi des performances et du rendement des pompes
• la détermination de la capacité d’évacuation en période de fortes pluies
